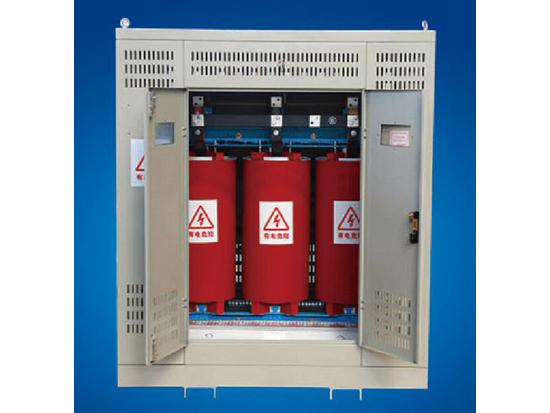

帶外殼干式變壓器
SC(B)12型10KV級無勵磁調壓環氧樹脂干式變壓器技術參數
規格型號 |
高壓 （kv） |
分接范圍 |
低壓 （kv） | 聯結組標號 |
空載電流 % |
空載損耗 W |
不同絕緣耐熱等級下的負載損耗（W） |
短路阻抗% | ||
B（100℃） | F（120℃） | H（145℃） | ||||||||
SC12-30 |
6 6.3 6.6 10 10.5 11 |
±2×2.5% |
0.4 | Yyn0 Dyn11 | 1.9 | 150 | 670 | 710 | 760 | 4.0 |
SC12-50 | 1.9 | 215 | 940 | 1000 | 1070 | 4.0 | ||||
SC12-80 | 1.5 | 295 | 1290 | 1380 | 1480 | 4.0 | ||||
SC12-100 | 1.5 | 320 | 1480 | 1570 | 1690 | 4.0 | ||||
SC12-125 | 1.3 | 375 | 1740 | 1850 | 1980 | 4.0 | ||||
SC12-160 | 1.3 | 430 | 2000 | 2130 | 2280 | 4.0 | ||||
SC12-200 | 1.1 | 495 | 2370 | 2530 | 2710 | 4.0 | ||||
SC12-250 | 1.1 | 575 | 2590 | 2760 | 2960 | 4.0 | ||||
SC12-315 | 1.0 | 705 | 3270 | 3470 | 3730 | 4.0 | ||||
SC(B) 12-400 | 1.0 | 785 | 3750 | 3990 | 4280 | 4.0 | ||||
SC(B) 12-500 | 0.9 | 930 | 4590 | 4880 | 5230 | 4.0 | ||||
SC(B) 12-630 | 0.9 | 1070 | 5530 | 5880 | 6290 | 4.0 | ||||
SC(B) 12-630 | 0.9 | 1040 | 5610 | 5960 | 6400 | 6.0 | ||||
SC(B) 12-800 | 0.8 | 1215 | 6550 | 6960 | 7460 | 6.0 | ||||
SC(B) 12-1000 | 0.8 | 1415 | 7650 | 8130 | 8760 | 6.0 | ||||
SC(B) 12-1250 | 0.8 | 1670 | 9100 | 9690 | 10370 | 6.0 | ||||
SC(B) 12-1600 | 0.7 | 1960 | 11050 | 11730 | 12580 | 6.0 | ||||
SC(B) 12-2000 | 0.6 | 2440 | 13600 | 14450 | 15560 | 6.0 | ||||
SC(B) 12-2500 | 0.6 | 2880 | 16150 | 17170 | 18450 | 6.0 | ||||
SCB12-1600 | 0.7 | 1960 | 12280 | 12960 | 13900 | 8.0 | ||||
SCB12-2000 | 0.6 | 2440 | 15020 | 15960 | 17110 | 8.0 | ||||
SCB12-2500 | 0.6 | 2880 | 17760 | 18890 | 20290 | 8.0 | ||||
